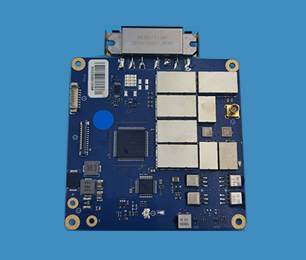

1. 产品简介
HS-MX1205GT是我司针对下一代船载智能通导设备、船舶VMS系统、岸基基站等需求而自主研制的新一代低成本、低功耗、高性能嵌入式12.5W的AIS自动识别系统收发模组方案，为船舶监控、避碰预警、航路监控及管理、船舶驾驶人员提供重要且有效的助航和通信手段。模组采用专用AIS信号处理器芯片，基于最新一代小尺寸、低功耗、低成本嵌入式软件无线电设计架构，支持5W/12.5W SOTDMA工作模式，可以很好满足多种应用场景、各种安装及集成环境、以及全球不同区域客户和用户的大中型A级船载AIS终端、超视距AIS智能航标、岸基基站系统等需求和要求。
HS-MX1205GT支持优异性能，以及超低功耗和紧凑尺寸设计，适用于A级船载黑匣子、多功能智能船载通导终端、海上航标及浮标、岸基基站，并支持AIS数据采集、管理及服务，智能船舶以及海上船舶物联网等应用要求。
2. 功能及特点
- 采用专用AIS处理器SoC芯片
- 模组集成全栈完整功能AIS基带处理和射频收发信机
- 满足低至-120dBm超高敏度接收要求
- 可通过TTL端口升级软件并控制设备
- 支持自动接收、处理其它船只或VTS岸站的AIS信息
- 支持多个接口，包括NMEA2000、NMEA0183、GNSS、甚高频以及电源
- 可解析出位置、航向、航速等信息，按照AIS电文标准格式进行封装
- 可连接并向船载多功能显示器和其他船载设备发送数据，实现船与船和船与岸互联协同
- PCB尺寸(85mm x 85mm x 15mm)
- 适用于通用船舶通导、岸基便携式基站、内河及海上航标、海上作业平台、海上浮标、海上风电电子围栏以及桥梁避碰预警设备等。
3、典型指标
|
参数/型号 |
HS-MX1205GT |
|
AIS1 |
161.975MHz |
|
AIS2 |
162.025MHz |
|
接收灵敏度 |
≤ -120dBm @ 20% PER |
|
同频抑制 |
0~-10dB |
|
邻道选择性 |
≥ 70dB |
|
杂散抑制 |
≥ 70dB |
|
互调响应 |
≥ 65dB |
|
阻塞 |
≥ -23dBm |
|
通讯端口 |
NMEA0183(38400bps)；NMEA2000(250kbps) |
|
波特率 |
38400bps |
|
工作电压 |
9~36VDC |
|
频率范围 |
156.025MHz~162.025MHz |
|
频率误差 |
≤ ±0.5KHz |
|
功率 |
5W/12.5W/(SOTDMA)/最大25W@硬件不同 |
|
发射杂散 |
≤ 0.25uW |
|
工作温度 |
-20℃~60℃ |
4、尺寸信息 (单位：mm)

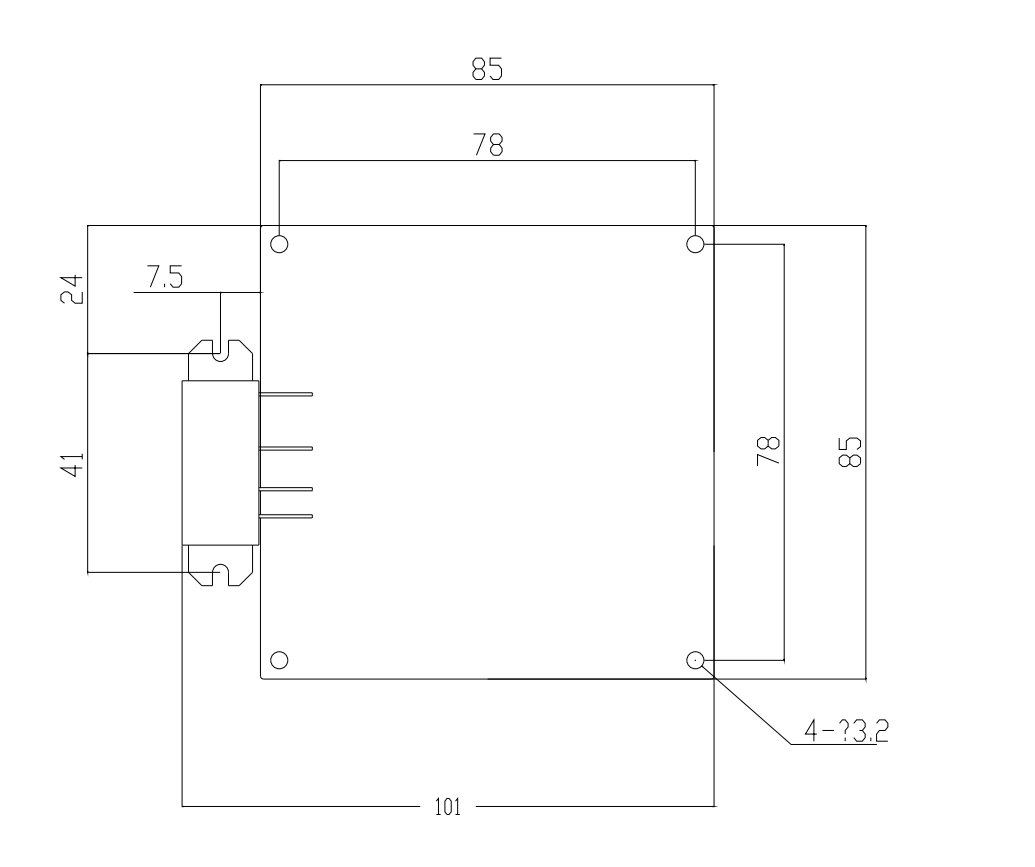

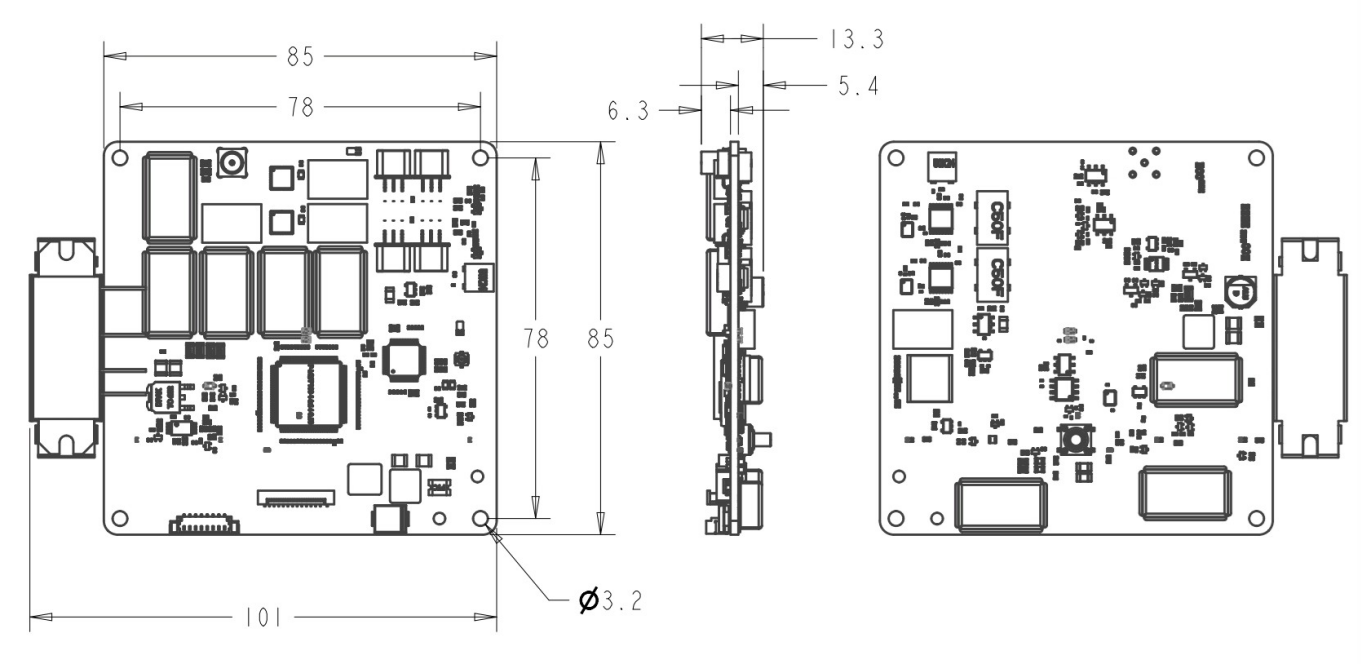

图2 模组尺寸图(101mm x 85mm x 15mm)
5、接口定义
|
①号接口 |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
① |
VHF |
接 AIS 射频天线 |
MCX(母头)端子 |
|
②号接口 |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
② |
GPS |
接 GPS/北斗 天线 |
IPEX1(公头)端子 |
|
③号接口 |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
③ |
GND |
电源负极 |
|
|
VCC_12VDC |
电源正极 |
||
|
④号接口(通信接口) |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
1 |
TXD |
TTL1 串口信号输出 |
|
|
2 |
RXD |
TTL1 串口信号输入 |
|
|
3 |
TXD |
TTL2 串口信号输出 |
|
|
4 |
RXD |
TTL2 串口信号输入 |
|
|
5 |
EXT GPS TX |
外接GPS信号输出 |
|
|
6 |
EXT GPS RX |
外接GPS信号输入 |
|
|
7 |
EXT GPS 1PPS |
外接GPS秒同步输入 |
|
|
8 |
GND |
接地 |
|
|
⑤号接口(通信接口) |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
1 |
GND |
接地 |
|
|
2 |
TXD |
TTL1 串口信号输出 |
|
|
3 |
RXD |
TTL1 串口信号输入 |
|
|
4 |
GND |
接地 |
|
|
5 |
TXD |
TTL2 串口信号输出 |
|
|
6 |
RXD |
TTL2 串口信号输入 |
|
|
7 |
GND |
接地 |
|
|
8 |
NC |
悬空 |
|
|
9 |
NC |
悬空 |
|
|
10 |
GND |
接地 |
|
|
11 |
CAN TX |
CAN 信号输出 |
|
|
12 |
CAN RX |
CAN 信号输入 |
|
|
13 |
GND |
接地 |
|
|
14 |
EXT GPS TX |
外接GPS信号输出 |
|
|
15 |
EXT GPS RX |
外接GPS信号输入 |
|
|
16 |
EXT GPS 1PPS |
外接GPS秒同步输入 |
|
|
17 |
GND |
接地 |
|
|
18 |
SILENT MODE |
静默模式(低有效） |
|
|
19 |
NC |
悬空 |
|
|
20 |
NC |
悬空 |
|
|
21 |
NC |
悬空 |
|
|
22 |
NC |
悬空 |
|
|
23 |
WKUP |
悬空 |
|
|
24 |
GND |
接地 |
|
