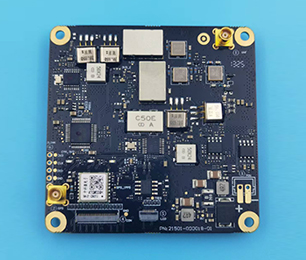

1. 产品简介
HS-MX1203GT是我司针对中小型游艇、钓鱼艇、休闲艇、内河船艇及无人船艇的船载安全通导设备需求而研制的拥有国产自主可控核心技术的下一代低成本、低功耗、高性能、嵌入式B+级AIS自动识别系统收发模组方案，为船艇避碰预警、航路监控及管理、船艇驾驶人员提供重要且有效的助航和通信手段。模组采用专用AIS信号处理器芯片，基于最新一代小尺寸、低功耗、低成本嵌入式SDR软件无线电设计架构，支持B+级(5W SOTDMA)工作模式，可以很好满足多种应用场景、各种安装及集成环境、以及全球不同区域客户和用户的中小型船载AIS收发功能需求和要求。
HS-MX1203GT支持卓越的高可靠性、超低功耗及紧凑尺寸设计，适用于船载黑匣子终端和陆上紧凑型便携基站，并支持AIS数据感知、采集、管理及服务，无人船艇，智能船艇以及海上船艇物联网等应用要求。
2. 功能及特点
- 采用支持完整B+级AIS协议的专用低功耗处理器芯片
- 集成全栈完整功能AIS基带处理和射频收发信机功能
- 满足低至-119dBm超高敏度接收要求
- 可通过TTL串口升级软件并控制设备
- 支持自动接收、处理其它船只或 VTS 岸站的 AIS 信息
- 支持包括NMEA2000，NMEA0183，GNSS多个数据格式接口
- 可解析出位置、航向、航速等信息，按照 AIS 电文的标准格式进行封装
- 可连接并向船载多功能显示器和其他舰载设备发送数据，实现船船和船岸互联协同
- 符合 IEC 60945、IEC 62287-1/2、IEC61162-1/2、IEC61108-1、ITU-R M1371-5及NMEA2000 @ Edition2.20等标准
- 超小尺寸，70mm x 70mm x 14mm
- 适用于通用船艇通导、岸基便携式基站、内河及海上航标、海上作业平台、海上浮标、海上风电电子围栏、内河电动船艇、无人艇以及桥梁避碰预警设备等。
3、典型指标
|
参数 |
HS-MX1203GT |
|
AIS1 |
161.975MHz |
|
AIS2 |
162.025MHz |
|
接收灵敏度 |
≤-119dBm @ 20% PER |
|
同频抑制 |
0~-10dB |
|
邻道选择性 |
≥70dB |
|
杂散抑制 |
≥70dB |
|
互调响应 |
≥65dB |
|
阻塞 |
≥-23dBm |
|
数据通信接口 |
NMEA0183(38400bps); NMEA2000(250kbps) |
|
波特率 |
38400bps |
|
工作电压 |
9V~36V DC |
|
频率范围 |
156.025MHz~162.025MHz |
|
频率误差 |
≤±0.5KHz |
|
功率 |
5W(SOTDMA) |
|
发射杂散 |
≤0.25uW |
|
工作温度 |
-20℃~60℃ |
表1 电特性参数
4、尺寸信息 (单位：mm)

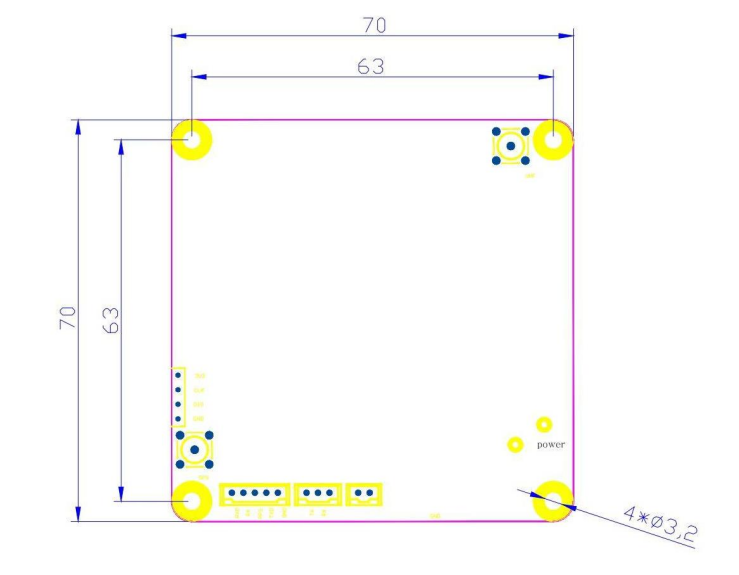

图2 模组尺寸图(70mm x 70mm x 14mm)

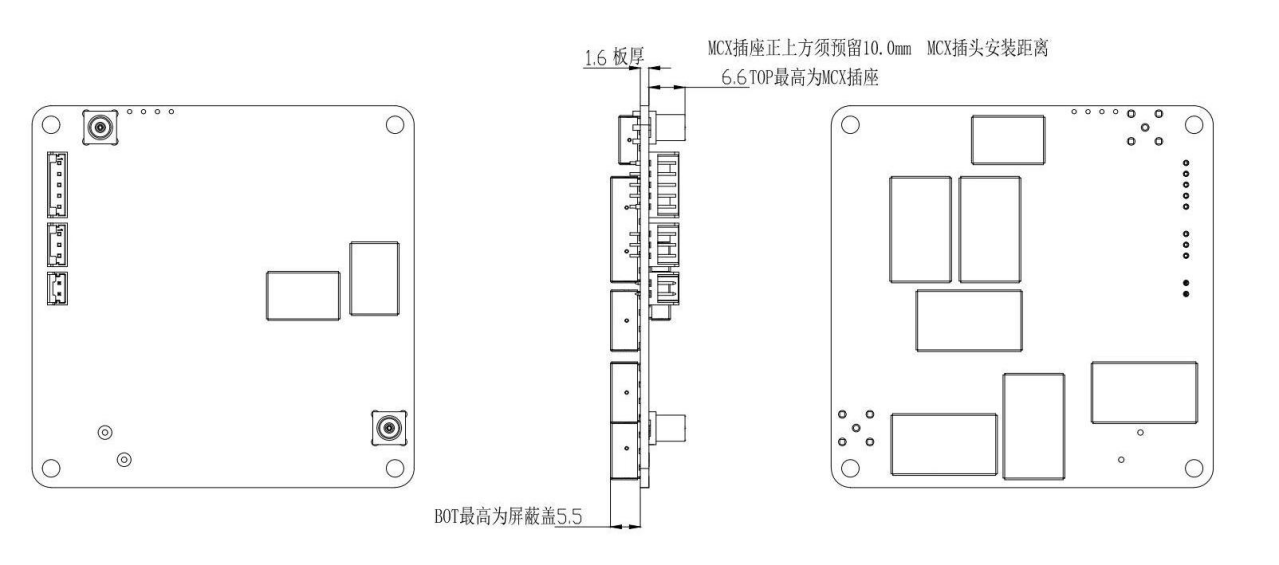

图3 模组3D限高示意图
5、接口定义
|
①号接口(外接AIS天线) |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
① |
VHF |
接 AIS 射频天线 |
MCX(母头)端子 |
|
②号接口(外接GPS天线) |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
② |
GPS |
接 GPS/北斗 天线 |
MCX(母头)端子 |
|
③号接口(电源输入) |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
③ |
– |
电源负极-, GND |
|
|
+ |
电源正极+，12VDC |
||
|
④号接口(数据通信) |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
1 |
GND |
接地 |
|
|
2 |
TX1 |
TTL1 串口信号输出 |
|
|
3 |
RX1 |
TTL1 串口信号输入 |
|
|
4 |
GND |
接地 |
|
|
5 |
TX2 |
TTL2 串口信号输出 |
|
|
6 |
RX2 |
TTL2 串口信号输入 |
|
|
7 |
GND |
接地 |
|
|
8 |
NC |
悬空 |
|
|
9 |
NC |
悬空 |
|
|
10 |
GND |
接地 |
|
|
11 |
CTX |
CAN 信号输出 |
|
|
12 |
CRX |
CAN 信号输入 |
|
|
13 |
GND |
接地 |
|
|
14 |
TX3 |
外接GPS信号输出 |
|
|
15 |
RX3 |
外接GPS信号输入 |
|
|
16 |
PPS |
外接GPS秒同步输入 |
|
|
17 |
GND |
接地 |
|
|
18 |
SLT |
SILENT MODE 静默模式(低有效） |
|
|
19 |
NC |
悬空 |
|
|
20 |
NC |
悬空 |
|
|
21 |
NC |
悬空 |
|
|
22 |
NC |
悬空 |
|
|
23 |
WKP |
悬空 |
|
|
24 |
GND |
接地 |
|
|
⑤号接口(LED指示灯) |
|||
|
序号 |
定义 |
连接说明 |
备注 |
|
1 |
GND |
接地 |
|
|
2 |
LED ERRO |
设备错误指示 |
|
|
3 |
LED GPS |
GPS状态指示 |
|
|
4 |
LED RX |
设备接收状态指示 |
|
|
5 |
LED TX |
设备发射状态指示 |
|
|
6 |
LED OTHER |
设备其他状态指示 |
|
|
7 |
3V3 IN |
3.3V电压输入 |
|
|
8 |
GND |
接地 |
|
|
9 |
GND |
接地 |
|
|
10 |
GND |
接地 |
|
表2 接口定义
