简介（Product Overview）

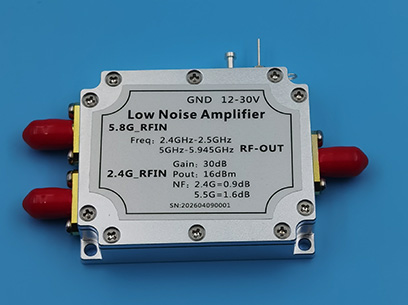

HS-MX2458GT是一款支持2.4GHz和5.8GHz双频低噪声放大器，具有选频特性好，增益高，噪声系数小平坦度好等优点，可用于各种射频接收前端，应用于各种科研，工业通信以及其他领域，另外，由于该放大器带宽超宽，更可以用于无线电管理方面，测试全频段的频谱侦察，EMC电磁兼容的接收端测试。
该放大器由数控CNC铣出来的航空铝合金，精度高，重量轻，外表经过本色导电氧化处理，导电率和电磁屏蔽效果极好！可以有效屏蔽自身辐射以及隔绝外环境的辐射！供电端口采用射频穿心电容，这颗电容可以有效滤除电源上的尖峰脉冲等杂波。
基本参数(Features)
- 频率范围(Frequency Range): 2.4GHz, 5.8GHz
- 增益(Gain): 30dB type
- P1dB: 20dBm
- 噪声系数(Noise Factor): 1.5dB type
- 供电电源(Power Supply Voltage): 5-30V
- 工作电流(Operating Current): 160mA@12V
- 射频连接器RF Connector): SMA-F母头
- 供电方式: 3000pF穿心电容
电性能指标(Electrical Specifications)
|
Parameters |
Min |
Typ |
Max |
Units |
|
频率范围 Frequency Range |
2400-2500 |
MHz |
||
|
5000-5945 |
MHz |
|||
|
增益 Gain |
29 |
30 |
31 |
dB |
|
增益平坦度 Gain Flatness(2.4GHz) |
- |
±0.5 |
- |
dB |
|
增益平坦度 Gain Flatness(5.5GHz) |
±1 |
dB |
||
|
噪声系数 Noise Figure(2.4GHz) |
0.6 |
0.8 |
0.9 |
dB |
|
噪声系数 Noise Figure(5.5GHz) |
0.9 |
1.2 |
1.4 |
dB |
|
2.4GHz输出功率Out Power（2.4GHz） |
15 |
dBm |
||
|
5.8GHz输出功率Out Power（5.8GHz） |
17 |
dBm |
||
|
输入驻波 Input VSWR |
- |
＜2.0 |
- |
2:1 |
|
输出驻波 Output VSWR |
＜2.0 |
-- |
2:1 |
|
|
特性阻抗 Characteristic lmpedance |
- |
50 |
- |
Ohm |
|
输入功率 Input Power (CW) |
- |
-15 |
- |
dBm |
|
电压 Voltage |
12 |
30 |
V |
|
|
电流 Current（28V） |
0.3 |
0.35 |
0.4 |
A |
|
工作温度范围 Operating Temperature |
-40 |
+25 |
+55 |
℃ |
|
保存温度范围 Storage Temperature |
-40 |
+25- |
+85 |
℃ |
|
重量 Weight |
63 |
g |
||
外形尺寸(Outline Drawing，单位mm)

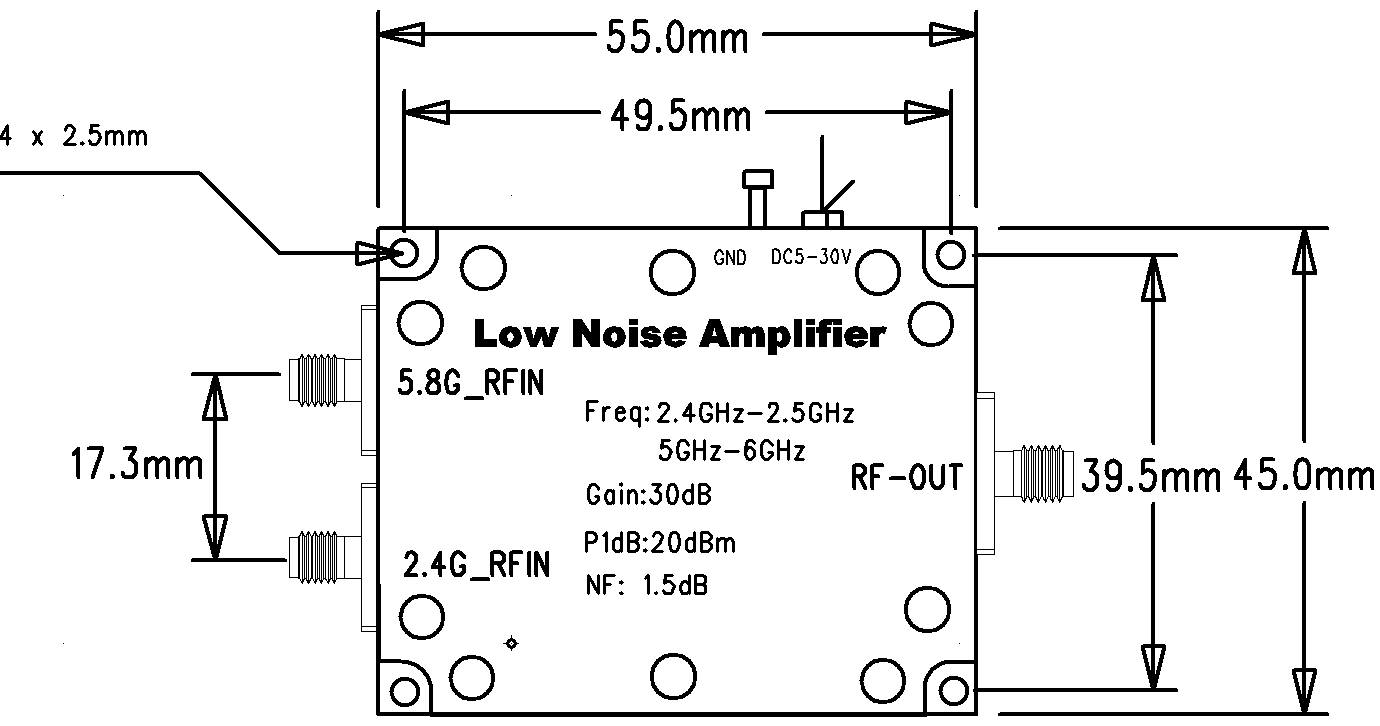

Top View

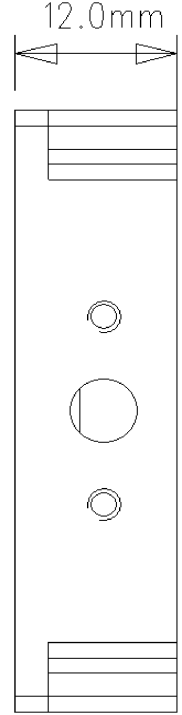

Side View
