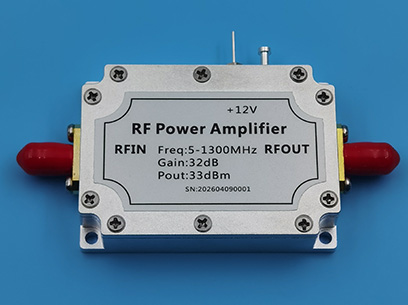

简介（Product Overview）
HS-MX11G3GT是一款5MHz到1.3GHz的宽带2W射频功率放大器，具有频率范围宽，增益高，噪声系数小，带内平坦度好等优点，可用于各种射频驱动放大器，应用于各种科研，工业通信，高校研究以及其他领域，另外，由于该放大器带宽超宽，更可以用于无线电管理方面，测试全频段的频谱侦察，EMC电磁兼容的接收端测试。
该放大器由数控CNC铣出来的航空铝合金，精度高，重量轻，外表经过本色导电氧化处理，导电率和电磁屏蔽效果极好！可以有效屏蔽自身辐射以及隔绝外环境的辐射！供电端口采用射频穿心电容，这颗电容可以有效滤除电源上的尖峰脉冲等杂波。
基本参数(Features）
- 频率范围(Frequency Range): 5MHz-1.3GHz
- 小增益(Gain): 35dB type
- 大信号增益(Gain): 28dB type
- P1dB: 33.5dBm
- 噪声系数：(Noise Factor): 4.0 dB type
- 供电电源(Power Supply): 10V-15V
- 工作电流(Operating Current): 12V/0.85A
- 射频连接器(RF Connector): SMA-F母头
- 供电方式：3000pF穿心电容
电性能指标(Electrical Specifications)
|
Parameters |
Min |
Typ |
Max |
Units |
|
频率范围 Frequency Range |
0.005-1.3 |
GHz |
||
|
小信号增益 Gain |
34 |
35 |
36 |
dB |
|
增益平坦度 Gain Flatness |
- |
±2 |
- |
dB |
|
噪声系数 Noise Figure |
3.5 |
4.0 |
5.0 |
- |
|
P1dB |
33 |
33.5 |
34.2 |
dBm |
|
输入驻波 Input VSWR |
- |
＜2.5 |
- |
2.5:1 |
|
输出驻波 Output VSWR |
＜2.5 |
- |
2.5:1 |
|
|
特性阻抗 Characteristic lmpedance |
- |
50 |
- |
Ohm |
|
输入功率 Input Power (CW) |
- |
- |
10 |
dBm |
|
电压 Voltage |
10 |
12 |
15 |
V |
|
电流 Current\12V |
0.7 |
0.85 |
0.9 |
A |
|
工作温度范围 Operating Temperature |
-40 |
+25 |
+55 |
℃ |
|
保存温度范围 Storage Temperature |
-55 |
+25 |
+90 |
℃ |
|
重量 Weight |
g |
|||

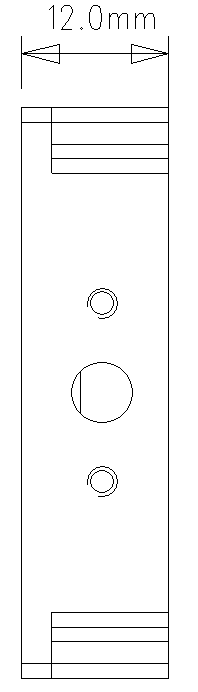

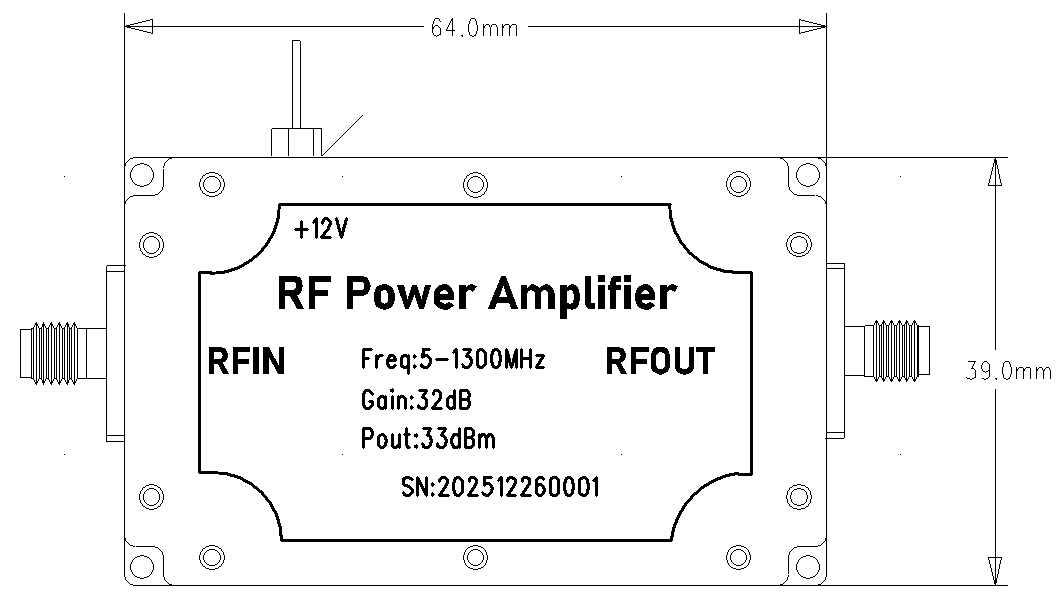

外形尺寸(Outline Drawing，单位mm)
Top View
Side View
