简介(Product Overview)

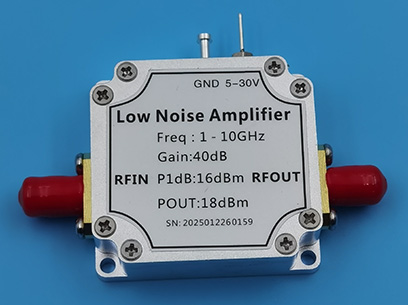

HS-MX1100GT是一款1GHz~10GHz超宽带低噪声放大器，具有频率范围宽，增益高，噪声系数小等优点，可用于各种射频接收前端，应用于各种科研，工业通信，高校研究以及其他领域，另外，由于该放大器带宽超宽，更可以用于无线电管理方面，测试全频段的频谱侦察，EMC电磁兼容的接收端测试。
该放大器由数控CNC铣出来的航空铝合金，精度高，重量轻，外表经过本色导电氧化处理，导电率和电磁屏蔽效果极好！可以有效屏蔽自身辐射以及隔绝外环境的辐射！供电端口采用射频穿心电容，这颗电容可以有效滤除电源上的尖峰脉冲等杂波。
基本参数(Features)
- 频率范围(Frequency Range):1GHz~10GHz
- 增益(Gain): 40dB type
- P1dB: 17dBm
- 噪声系数(Noise Factor): 1.0 dB type
- 供电电源(Power Supply): 5V-30V
- 工作电流(Operating Current): 130mA@12V
- 射频连接器(RF Connector): SMA-F母头
- 供电方式: 3000pF穿心电容
电性能指标(Electrical Specifications)
|
Parameters |
Min |
Typ |
Max |
Units |
|
频率范围 Frequency Range |
1-10 |
GHz |
||
|
增益 Gain |
39 |
40 |
41 |
dB |
|
增益平坦度 Gain Flatness |
- |
±2 |
- |
dB |
|
噪声系数 Noise Figure |
0.8 |
1.3 |
2.1\10G |
- |
|
P1dB |
16 |
17 |
18 |
dBm |
|
输入驻波 Input VSWR |
- |
＜2.0 |
- |
2:1 |
|
输出驻波 Output VSWR |
＜2.0 |
-- |
2:1 |
|
|
特性阻抗 Characteristic lmpedance |
- |
50 |
- |
Ohm |
|
输入功率 Input Power (CW) |
- |
-15 |
- |
dBm |
|
电压 Voltage |
5 |
12 |
30 |
V |
|
电流 Current |
0.125 |
0.13 |
0.15 |
A |
|
工作温度 Operating Temperature |
-40 |
+25 |
+55 |
℃ |
|
保存温度 Storage Temperature |
-40 |
+25- |
+85 |
℃ |
|
重量 Weight |
g |
|||
外形尺寸(Outline Drawing, 单位mm)

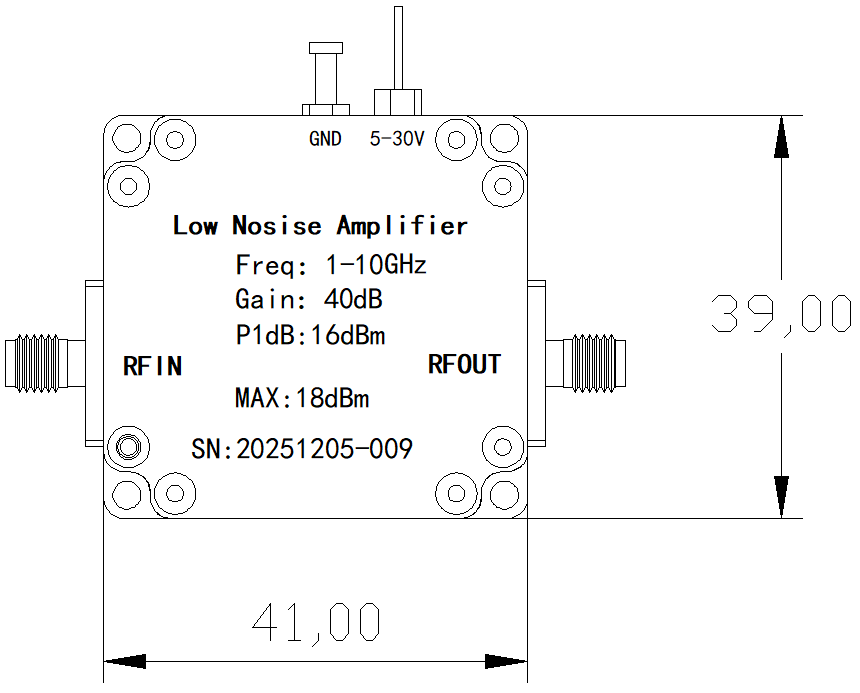

Top View

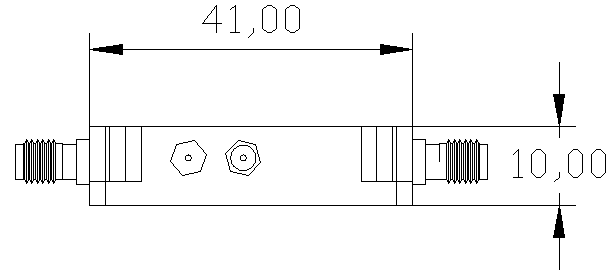

Side View
