AIS MOB整机

HS-MX6209GT

HS-MX6209GT是针对海上、内河应用场景下人员落水遇险报警需求而研制的一款超小尺寸、超低功耗、高集成度、低成本AIS MOB产品设备。设备内置符合CCS和IMO规范救生衣灯,海事规格北斗+GPS双模定位,完整AIS MOB基带处理器和射频发射电路,可以发送带有人员或设备位置及ID信息的1号和4号AIS报警消息,符合IEC 61097-14、IEC 60945、ITU-R M.1371-5、IEC 61108-1及CCS最新《救生设备搜救信标检验指南》。

产品详情

一、设备简介

HS-MX6209GT是针对海上、内河应用场景下人员落水遇险报警需求而研制的一款超小尺寸、超低功耗、高集成度、低成本AIS MOB产品设备。设备内置符合CCS和IMO规范救生衣灯,海事规格北斗+GPS双模定位,完整AIS MOB基带处理器和射频发射电路,可以发送带有人员或设备位置及ID信息的1号和4号AIS报警消息,符合IEC 61097-14、IEC 60945、ITU-R M.1371-5、IEC 61108-1及CCS最新《救生设备搜救信标检验指南》。

HS-MX6209GT设备以满足小尺寸、低功耗、佩戴舒适性等可穿戴救生应用需求为出发点,瞄准海上或内河人员落水遇险场景下智能救生衣、水上智能救援机器人等典型应用,具有超小尺寸,低功耗,高可靠,极致性价比且满足多场景应用的普适性等特点。





二、典型应用

智能救生衣

智能救生艇筏

水面智能救生机器人

水上人员落水应急救生辅助设备

三、主要功能

1、遇险报警

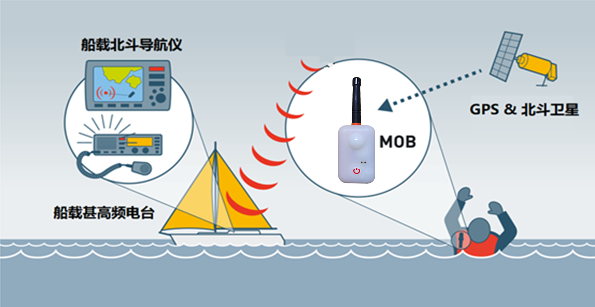

启动报警后,设备向本船或附近安装有AIS系统的设备或基站定时循环发射包含落水遇险人员或救生艇筏的当前所处精确位置、识别码及AIS报警信息。

2、位置定位

可以实时接收设备自身的本地经纬度。

3、衣灯功能

符合MSC.81(70)10.3(98/08 Amend)救生衣灯实验规范

4、自测功能

用于出厂或有效工作年限内的设备状态和电池电量检测。

5、参数设置

工作参数可在出厂前,通过串口对设备进行预先设置。

三、电气性能指标

序号

参数

指标

1

发射机频率

AIS1(CH87) 161.975MHz

AIS2(CH88) 162.025MHz

2

发射功率

≦33dBm

3

调制方式

GMSK

4

波特率

9600bps

5

频率稳定度

≤500Hz

6

AIS报文

1号和14号消息

7

定位支持

GPS/北斗双模

8

供电电源

DC6V±10%,一次性锂锰电池

9

工作电流

≤1.5A @+6V at PA=2W(峰值)

10

待机电流

<5mA

11

谐波抑制

大于50dBc

12

整机连续工作时间

24~48小时(与电池容量相关)

13

AIS通信距离

2~3nm (与使用环境、状态及接收机灵敏度相关)
