一、产品简介

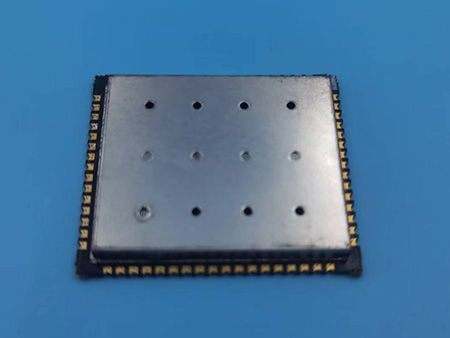

HS-MX3103GT是我司专门针对湖泊、内河、海上船舶和水上作业平台人员而研制的一款可应用在智能救生衣、救生艇筏、手持终端以及各种便携式水上应急示位报警设备的核心模组。
HS-MX3103GT模组基于新一代AIS+DSC VDL(VHF Data Link)海事通导物联网协议，具有小尺寸，超低功耗，卓越性能，且满足全球最新MOB标准规范(IEC 63269 Ed.1)等特点，适合救生衣或船载应急救生辅助手持设备等。模组有集成先进的AIS自动识别技术、DSC数字选择呼叫、GPS/北斗双模高精度定位，且可扩展支持北斗三短报文等功能。具有快速定位及报警响应，丰富的可编程接口，高速数据串口，多种设备状态指示，秒脉冲(1PPS)等外设接口。拥有包括核心算法及软件协议等完全自主知识产权，可根据用户需求提供定制化解决方案。
采用模组的MOB设备可通过人工或落水自动启动，应用AIS自组织时分多址技术，并结合满足GMDSS标准规范的甚高频DSC数字选择呼叫功能，在AIS信道或指配的专用甚高频信道上，定时发送个人位置和报警信息，该信息可被所有AIS终端和基站设备，以及支持DSC功能的船载甚高频设备接收并显示，提高搜救效率。
二、 应用领域
l 智能救生衣
l 救生艇筏
l 个人便携救生辅助设备
l 渔网示位仪
l 船载及水上应急救生辅助系统
三、典型指标
|
参数 |
指标 |
|
AIS1 (CH87) |
161.975MHz |
|
AIS2(CH88) |
162.025MHz |
|
DSC(CH70) |
156.525MHz |
|
AIS速率 |
9600bps |
|
DSC速率 |
1200bps |
|
训练序列 |
24bits |
|
信道带宽 |
25KHz |
|
调制方式 |
GMSK(AIS)；FSK(DSC) |
|
BT值 |
0.4 |
|
发射功率 |
+33dBm(典型) |
|
载波频率误差 |
500Hz |
|
频偏 |
2400Hz ± 240Hz |
四、电气参数
|
参数 |
最小值 |
最大值 |
单位 |
|
供电 |
5.5 |
6 |
V |
|
待机电流 |
20 |
40 |
mA |
|
发射电流（30ms） |
800 |
1300 |
mA |
|
GNSS冷启动 |
≤35 |
≥60 |
s |
|
工作温度 |
-20 |
+55 |
℃ |
|
存储温度 |
-30 |
+80 |
℃ |
|
最大焊接温度 |
|
260 |
℃ |
