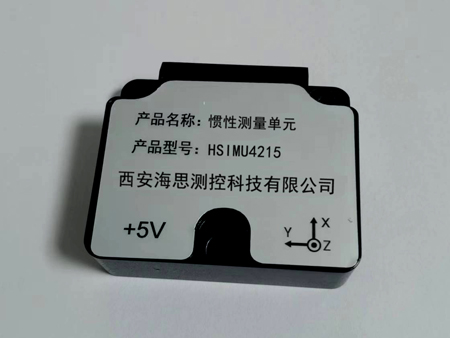

HSIMU4215是100%国产化、高精度、高可靠、高性价比的MEMS惯性测量单元,可广泛用于以车、船、无人机为代表的导航、控制和测量等领域。
产品电子元器件实现了100%国产化。三轴MEMS陀螺仪测量载体的角速率,三轴MEMS加速度计测量载体的线加速度,产品内部进行了全温度参数的零位、标度因数、非正交误差和与加速度有关项的补偿,可以长时间保持较高的测量精度。
主要性能指标
序号 |
技术参数 |
技术指标 |
备注 |
---|---|---|---|
1 |
陀螺测量范围 |
±400°/s |
|
2 |
陀螺零偏 |
≤30°/h |
全温 |
3 |
陀螺零偏稳定性(1σ) |
≤3°/h |
定温10s平滑 |
4 |
陀螺零偏重复性(1σ) |
≤3°/h |
|
5 |
陀螺标度因数非线性 |
≤150ppm |
|
6 |
陀螺带宽 |
≥250Hz |
|
7 |
YZ加表测量范围 |
±15g |
可定制 |
8 |
X加表测量范围 |
±50g |
可定制 |
9 |
YZ加表零偏 |
≤3mg |
全温 |
10 |
YZ加表零位稳定性(1σ) |
≤0.15mg |
|
11 |
YZ加表零偏重复性(1σ) |
≤0.15mg |
|
12 |
YZ加表标度因数非线性 |
≤500ppm |
|
13 |
X加表零偏 |
≤5mg |
全温 |
14 |
X加表零位稳定性(1σ) |
≤0.3mg |
|
15 |
X加表零偏重复性(1σ) |
≤0.3mg |
|
16 |
X加表标度因数非线性 |
≤500ppm |
|
17 |
加表带宽 |
≥100Hz |
|
18 |
供电范围 |
5V±0.2V |
|
19 |
功耗 |
<2W |
|
20 |
通信端口 |
RS422 |
|
21 |
外形尺寸(mm) |
44.8×38.6×21.5 |
