一、云台特点
1、最大承载85Kg;
2、重复定位精度高,可达±0.1°;
3、外壳采用高强度铝合金材料;
4、采用蜗轮蜗杆传动,断电可自锁;
5、水平0~360°连续旋转;
7、防护等级IP66;
8、可升级为网络云台;
9、可选云台方位值、摄像机焦距值、聚焦值等信息回传功能;
二、详细技术指标:
型号 |
HS-YJ080W |
颜色 |
冰灰(军绿、黑色、白色、*可定制) |
旋转速度 |
水平0.02°~8°/S连续变速(最高速度在0.02°-*20°范围内可选,速度越大载重越小); 俯仰0.02°~4°/S连续变速(0.02°-*10°范围内可选,速度越大载重越小); |
旋转角度 |
水平0~360°连续旋转(可选限位旋转,最大角度在1°-320°范围内可选); 俯仰- 60°~20°(可定制,在-90°-90°范围内可选,角度越大载重越小); |
预置位 |
200个 |
定位精度 |
±0.1° |
重复精度 |
±0.1° |
自检 |
上电自检(*无自检可选) |
位置回传 |
可选(查询回传,实时回传) |
辅助开关 |
*可选(2组,无源、常开) |
镜头预置位 |
*可选(支持,可自适应FUJINON、COMPUTAR、KOWA等多种镜头) |
镜头控制速度 |
*可选(变焦、聚焦控制速度连续可调) |
自动巡航 |
2条,每条可设置40个巡航点 |
自动归位 |
可设置1~60分钟自动归位时间 |
自动扫描 |
1条 |
防盐雾 |
*可选(在PH值6.5-7.2之间,连续喷雾48小时后,机器正常工作,表面无明显变化) |
通讯协议 |
PELCO_D((PELCO_P、ModBus-RTU可选)) |
通信波特率 |
9600bps(2400/4800/115200bps可选) |
通信接口 |
RS485(RS422/RS232/*网络接口*无线遥控可选) |
输入电源范围 |
DC24V(*AC220V可选) |
整机功耗 |
≤200W |
静止功耗 |
≤5W |
工作温度 |
-25℃~+55℃,90%±3%,非凝结(*-40℃~+55℃可选) |
储存温度 |
-40℃~+65℃ |
负载(重心高度顶板正上方50mm) |
80kg |
尺寸 |
380*220*400 |
整机重量 |
35Kg |
承载方式 |
顶载(侧载可选) |
传动方式 |
蜗轮蜗杆传动 |
防护等级 |
IP66 |
安装方式 |
固定安装(*车载/*吊载可选,车载时载重能力减半) |
备注:*标注的功能为额外收费项目,望知悉。 |
三、尺寸图

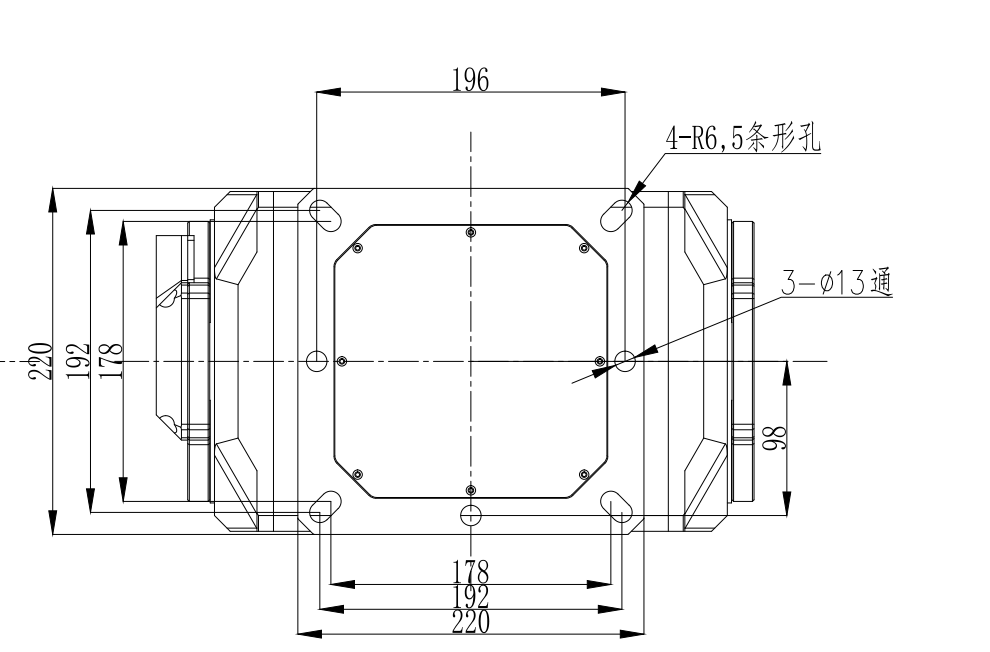

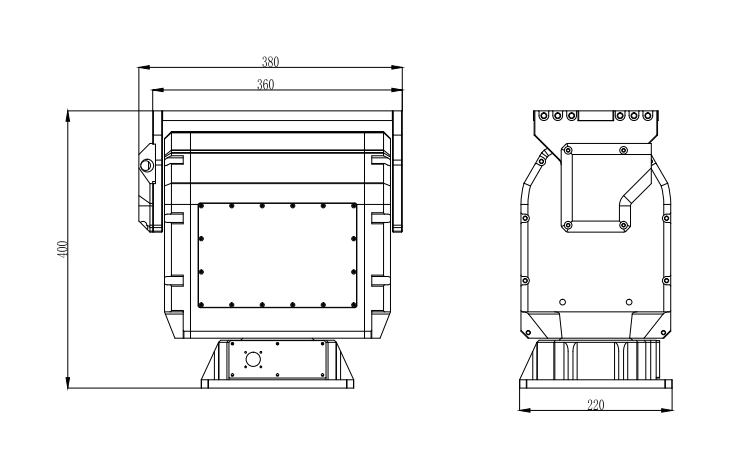

1)云台外形尺寸图
