一、产品特点
1．可搭载多种光学和探测设备；
2．具有线扫、巡航、自动归位等功能；
3．转台重复定位精度可达±0.05°；
4．可实时回传方位、镜头焦距、镜头聚焦位置；
5．支持变焦、聚焦控制速度连续可调；
6．采用铝合金材料，整机加固设计，具有抗强风、防盐雾、耐高低温等功能；
7．防护等级IP66；
二、详细技术指标：
|
型号 |
HS-YJ500QW |
|
旋转速度 |
水平0.01°～20°/S；俯仰0.01°～10°/S（连续变速） |
|
旋转角度 |
水平0～360°连续旋转（可选限位旋转）；俯仰-45°～+45°（可定制）； |
|
预置位 |
200个 |
|
定位精度 |
±0.2° |
|
重复精度 |
±0.2° |
|
定位角度分辨率 |
0.1° |
|
位置、焦距等回传 |
可选 |
|
辅助开关 |
2组，无源、常开 |
|
镜头预置位 |
支持，可自适应FUJINON、COMPUTAR、KOWA等多种镜头 |
|
镜头控制速度 |
变焦、聚焦控制速度连续可调 |
|
自动巡航 |
8条，每条可设置10个巡航点 |
|
自动归位 |
可设置1～60分钟自动归位时间 |
|
自动扫描 |
1条 |
|
防盐雾（可选） |
在PH值6.5-7.2之间，连续喷雾48小时后，机器正常工作，表面无明显变化 |
|
通讯协议 |
PELCO_D（PELCO_D/PELCO_P可选） |
|
通信波特率 |
9600bps（2400/4800/9600/19200 bps可选） |
|
通信接口 |
RS485（RS485/RS422/RS232可选） |
|
输入电源范围 |
AC/DC24V(AC/DC12/24/48V/AC220可选) |
|
整机功耗 |
≤180W（无加热）≤230W(加 热） |
|
静止功耗 |
45W，加热50W |
|
工作温度 |
-25℃～+55℃，90%±3%，非凝结（-40℃～+65℃可选） |
|
储存温度 |
-40℃～+65℃ |
|
负载 |
≤40Kg |
|
尺寸 |
500X500X807 |
|
整机重量 |
80Kg |
|
承载方式 |
侧载 |
|
传动方式 |
蜗轮蜗杆 |
|
防护等级 |
IP66 |
|
MTBF |
≥5000h |
|
MTTR |
≤30min |

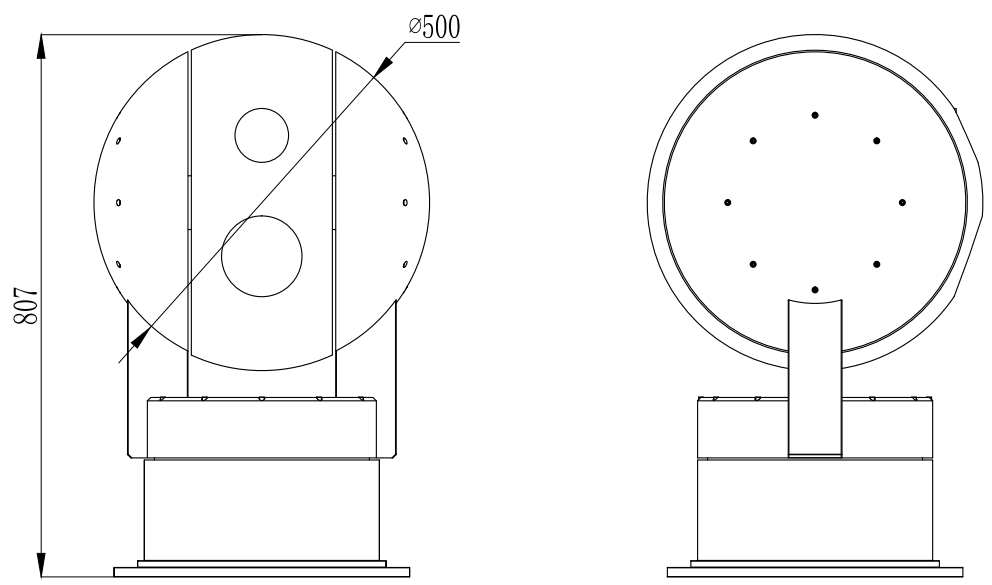

三、外形尺寸

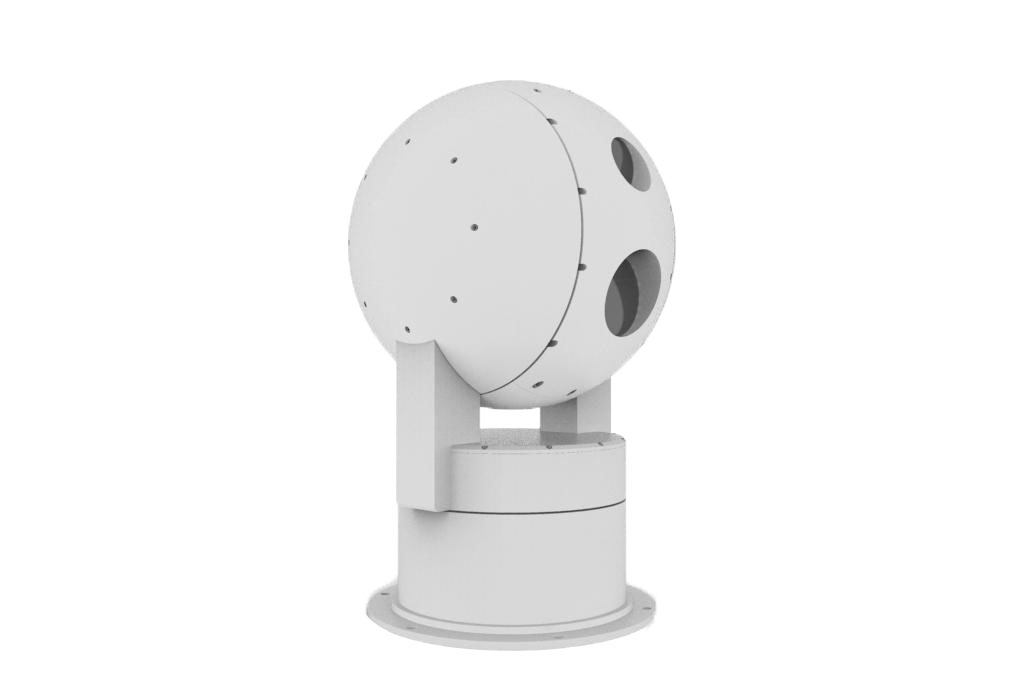

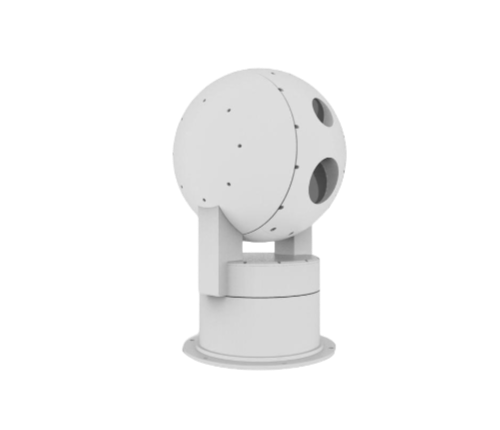

四、外观图
