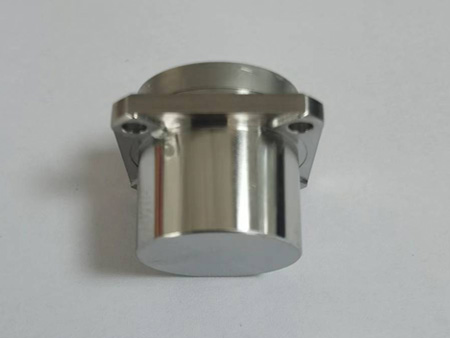

序号 |
技术参数 |
技术指标 |
1 |
范围 |
±40g |
2 |
阈值 |
5µg |
3 |
偏值KO |
≤±7mg |
4 |
标度因数K1 |
1.0±0.2mA/g |
5 |
二阶非线性系数K2 |
≤±40µg/g2 |
6 |
0g 4小时短期稳定性 |
≤20µg |
7 |
1g 4小时短期稳定性 |
≤20ppm |
8 |
偏值综合重复性1月 |
≤80µg |
9 |
标度因数系数综合重复性1月 |
≤100ppm |
10 |
非线性系数综合重复性1月 |
≤±40µg/g2 |
11 |
偏值温度系数(全温均值) |
≤±60µg/℃ |
12 |
标度因数温度系数(全温均值) |
≤±80ppm/℃ |
13 |
噪声(采样电阻为840Ω) |
≤8.4mv |
14 |
固有频率 |
350~800Hz |
15 |
带宽 |
800~2500Hz |
16 |
随机震动 |
10g(20-2000Hz) |
17 |
冲击 |
150g,0.5ms,1/2sin |
18 |
工作温度范围 |
-45~70℃ |
19 |
存储温度范围 |
-55~85℃ |
20 |
供电 |
±12~±15V |
21 |
消耗电流 |
≤±20mA |
22 |
温度传感器 |
18B20 |
23 |
尺寸 |
Φ18.2×23.7 |
24 |
重量 |
≤30g |

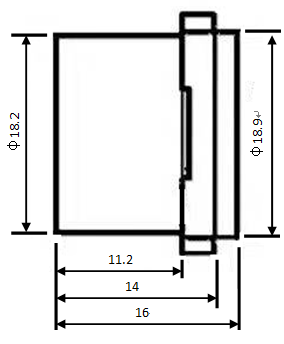

石英挠性加速度计外观尺寸

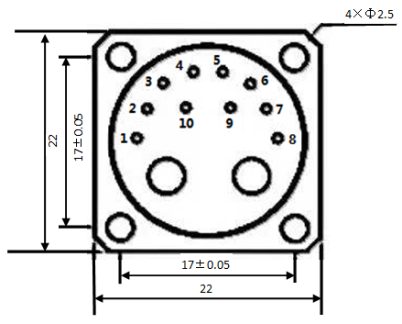

石英挠性加速度计引脚定义
引脚号 (Pin number) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
功能 (Function) |
力矩器低端(输出) |
力矩器高端 |
负电源 -15VDC |
正电源 +15VDC |
地线 |
温度输出 |
传感器负 |
传感器正 |
18B20 VDD |
18B20 GND |
符号 (Symbol) |
X-(output) |
X+ |
VEE |
VCC |
GND |
To |
C- |
C+ |
VR- |
VR+ |
